가격과 성능, 편리성을 모두 적용시켰습니다.
새롭게 출시한 R48-ECO를 여러분께 선보입니다.
목재와 수지계열 소재 가공에 알맞는 R48ECO

자동공구교환장치(ATC) 8개 적용!
기본 진공베드 타입!



R48-ECO는 '건식' 가공에 알맞는 장비입니다.


R시리즈에서 두번째로 준비한 ECO는 조금더 저렴한 가격에
편리한 기능(ATC적용)을 원하는 고객의 'Needs'에 부합하는 모델입니다.
목재와 수지계열 소재 가공용 장비 입니다.

대한민국과 전세계 2000여대 판매

돌핀, 2448, Q시리즈와 F시리즈는 그 동안 대한민국과 세계곳곳에 2000여대이상 판매되었습니다.

R48-ECO는 여러분 최고의 파트너가 될 수 있습니다.

3000 UP


고객사 3000곳

국내 고객사 3000여곳

총 판매 대수 4천여대

4000 UP


누적판매 4000대

전세계 통합 판매

전모델 4000여대 이상

17 UP


세계 17개국 이상

수출 국가

미국외 17개국

R48-ECO 특징


  • 4 x 8 원판 크기의 작업영역 2500*1300 작업영역 ( z축 높이 200)
  • BT30 타입 스핀들 (최대 24K RPM)
  • ATC 8개 적용 (리니어타입 그리퍼 방식)
  • 3D 가공 가능 컨트롤러 적용
  • 진공베드 적용

SPEC


작업 영역
X / Y / Z
2500 x 1300 x 200
테이블
크기
2500 x 1300
허용하중(kg)
150kg
형상
진공 베드
사용 전압
V
삼상 220V /  380V
소비전력
Kw
3Kw (진공베드, 집진기 용량에 따라 다를 수 있음)
스핀들
최대 회전수(RPM)
24,000 RPM
타입
BT30
용량
2.4kW / 3.7 kW / 7.0 kW
콜렛타입
ER (스핀들에 따라 다를 수 있음)
각축제원
X / Y / Z
고강성 정밀 연삭 볼 스크류 + LM 가이드 레일 / Z축 텐션기능포함
이송 모터
AC SERVO MOTOR (YASKAWA)
기계제원
기계높이
1850
소요바닥면적
4250x 2200 (악세사리 제외시)
중량
2000Kg
컨트롤시스템
형식
HSD S CONTROLLER (SYNTEC)
제어축
4축
분해능
0.001
반복정밀도
0.005
자가진단기능-
등록프로그램수 (nc코드 파일)내부 메모리에 따라 다름
** 악세사리
절삭유, 미스트 공급장치 (절삭유 펌프)
건.습식 집진장치(집진용 모터, 집진박스, 필터)
공구측정센서
진공흡착용 모터 (링브로워 또는 진공펌프 적용)

* 사양은 변경될 수 있습니다.
** 악세사리는 별도 판매됩니다.



장비 소개 및 가공품목

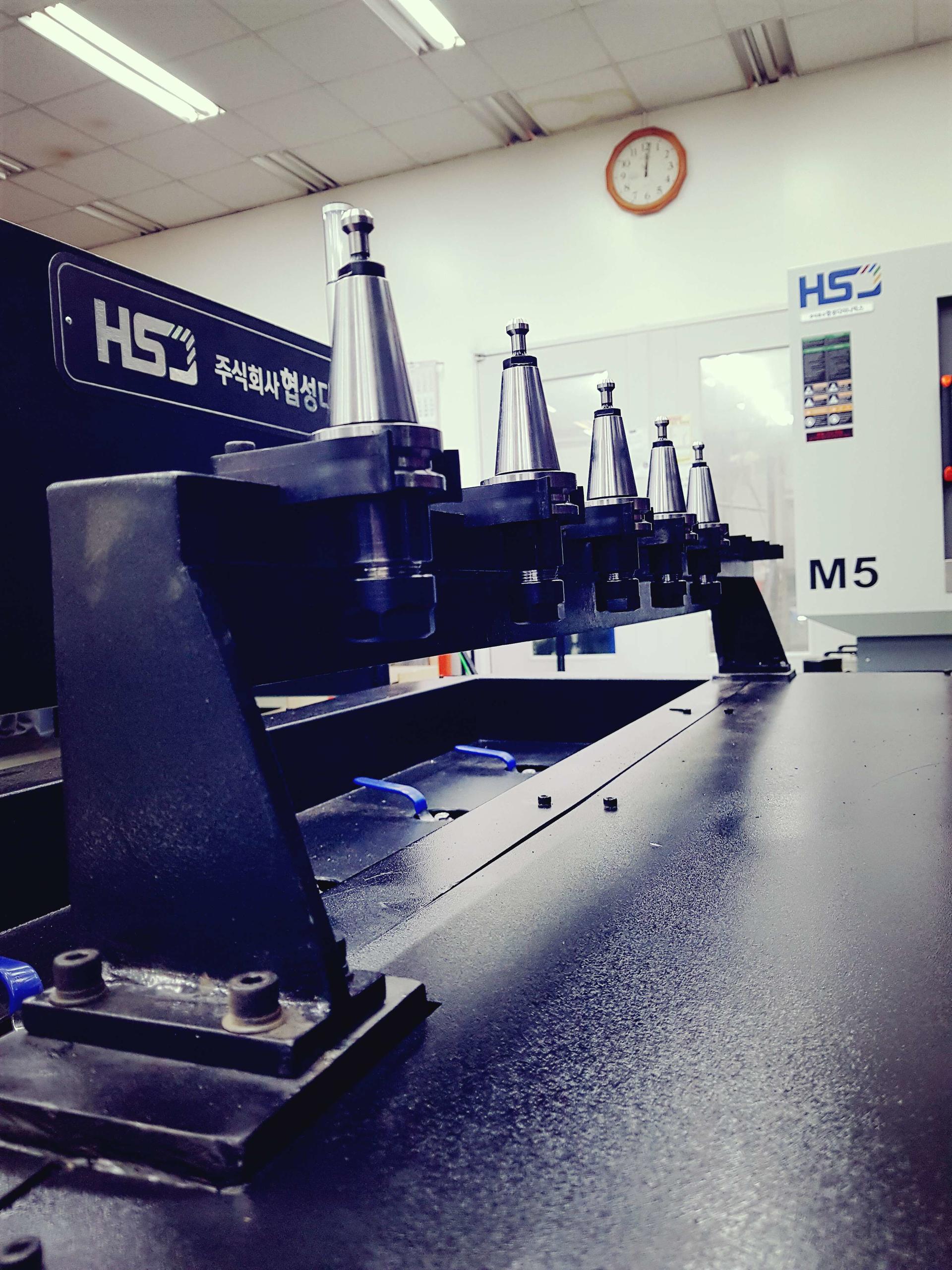

리니어 타입 그리퍼
